Vierkant lagerblok 35 mm

Vierkant lagerblok 35 mm

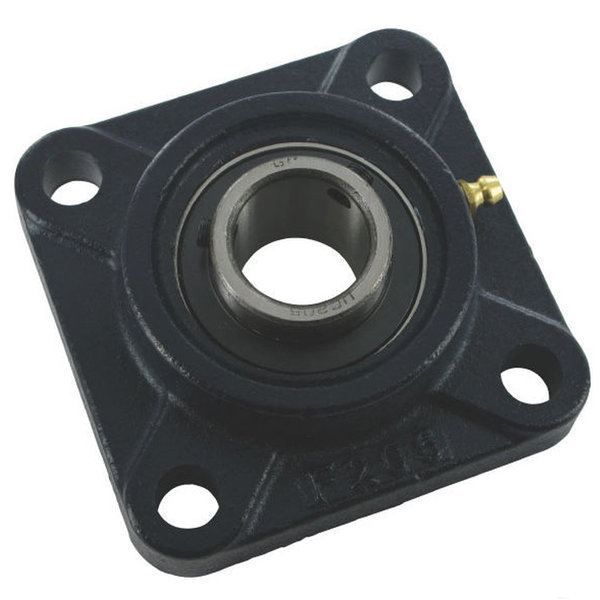

Een vierkant lagerblok die standaard geleverd wordt met; een binnenlager die voorzien is van een tweezijdig verlengde binnenring (met een binnendiameter van 35 mm) en 2 stelbouten.

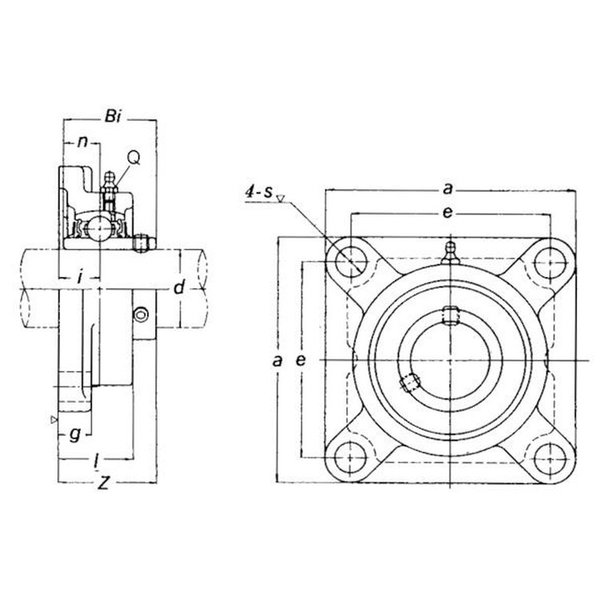

Technische specificaties:

• Binnendiameter (D): 35 mm
• Hoogte behuizing (I): 34 mm
• Hoogte (Z): 44,4 mm
• Dikte flens (G): 16 mm
• Afstand gaten (E): 92 mm
• Hoogte binnenring (Bi): 42,9 mm
• Lengte (A): 117 mm
• Diameter boring (S): 14 mm
• Afstand van uiteinde binnenring tot de middelste kogel (N): 17,5 mm
• Afstand (aanbouwzijde) van de lager tot de middelste kogel (i): 19 mm
• Basis dynamische belasting, radiaal: 27,500 N
• Basis statische belasting, radiaal: 15,300 N
• Eenheid: per stuk
