Vierkant lagerblok 20 mm

Vierkant lagerblok 20 mm

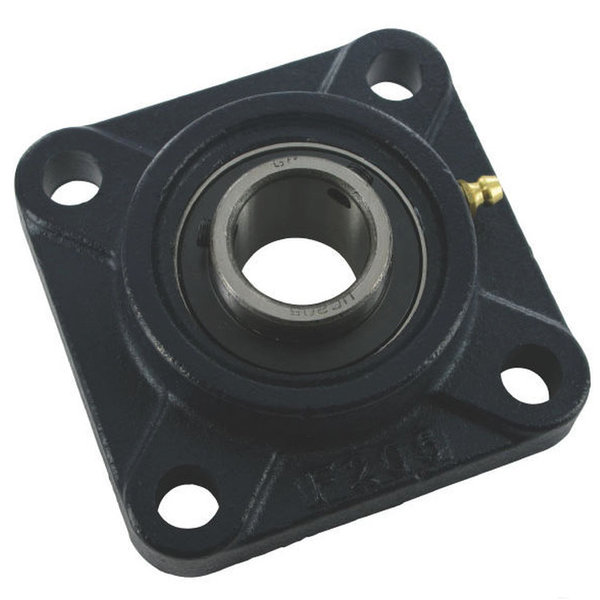

Een vierkant lagerblok die standaard geleverd wordt met; een binnenlager die voorzien is van een tweezijdig verlengde binnenring (met een binnendiameter van 20 mm) en 2 stelbouten.

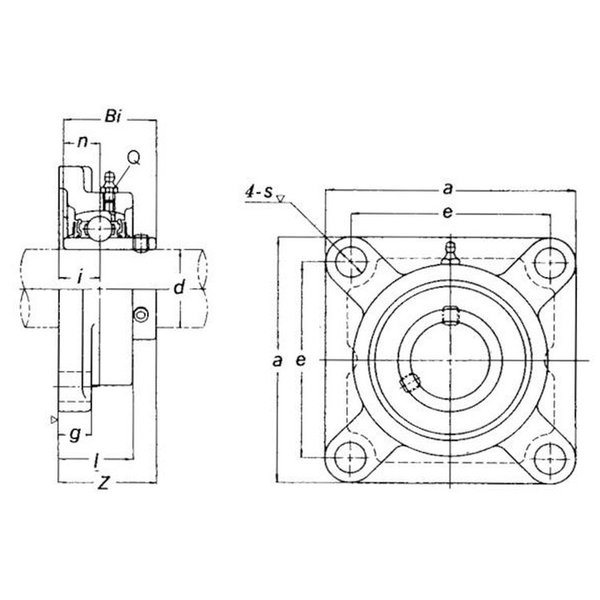

Technische specificaties:

• Binnendiameter (D): 20 mm
• Hoogte behuizing (I): 25,5 mm
• Hoogte (Z): 33,3 mm
• Dikte flens (G): 12 mm
• Afstand gaten (E): 64 mm
• Hoogte binnenring (Bi): 31 mm
• Lengte (A): 86 mm
• Diameter boring (S): 12 mm
• Afstand van uiteinde binnenring tot de middelste kogel (N): 12,7 mm
• Afstand (aanbouwzijde) van de lager tot de middelste kogel (i): 15 mm
• Basis dynamische belasting, radiaal: 13,600 N
• Basis statische belasting, radiaal: 6,600 N
• Eenheid: per stuk
