Opbouwkit voor elektrische choke met solenoid 12V - PTM340-390 / Honda GX340-390

Opbouwkit voor elektrische choke  met solenoid 12V - PTM340-390 / Honda GX340-390

• Inclusief 12V Solenoid 25mm voor elektrische choke
• Complete kit
• Voor PTM340-390 & Honda GX340-390

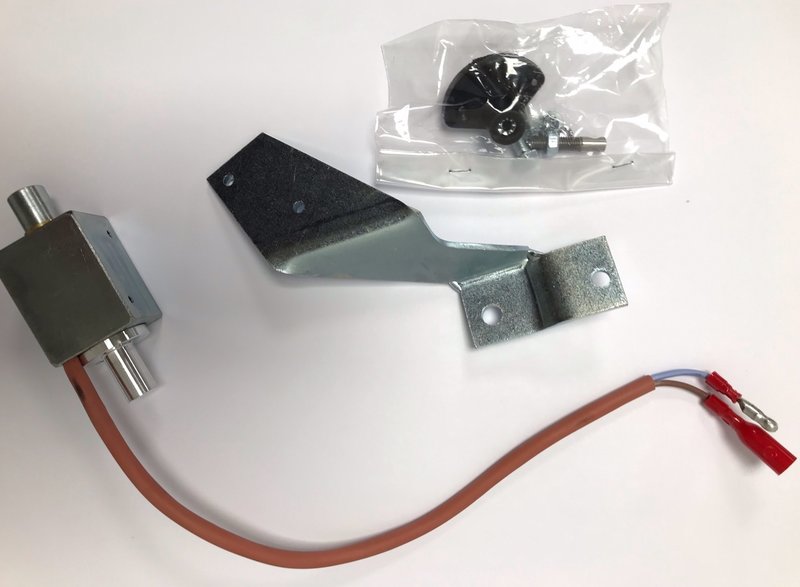

Inhoud set:

• No 1. beugel
• No 1. hendel
• No 1. stang
• No 1. regelpen
• No 2. M3x6 UNI 5931 screws
• No 2. UNI 8842 - Ø3 ringen
• No 1. M5x10 UNI 5725-65 schroef
• No 1. Ø5 UNI 1751 ring
• 1x Solenoid 12v - 25mm

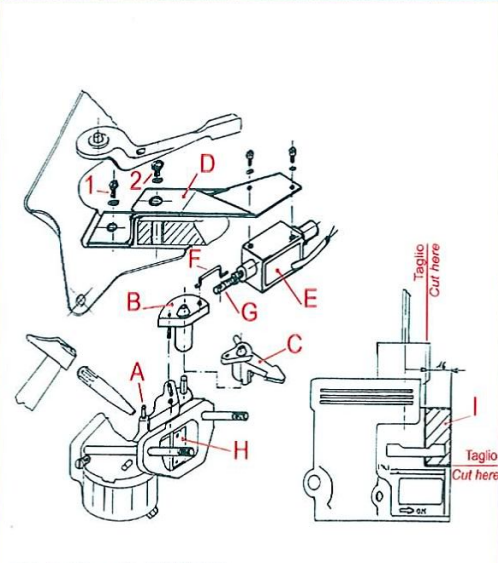

Instructies:

1. Gebruik een beitel om PIN A te verwijderen van de basis
2. Verwijder de standaard START level C and vervang deze met level B
3. Monteer beugel D met schroef 1
4. Monteer pin G op de kern van de elektromagneet E, pas deze zo aan dat gaspedaal H normaal kan bewegen. Bevestig op dat moment stang F.
5. Bevestig de elektomagneet (solenoid) aan de beugel D zonder stand F te verwijderen
6. Snij de rand I van de luchtfilter af
7. Monteer het luchtfilter en bevestig beugel D met schroef 2
